一、 概况和说明

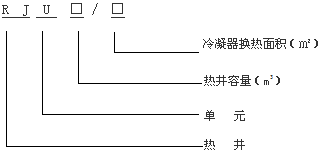

1.1热井单元性格规格说明：

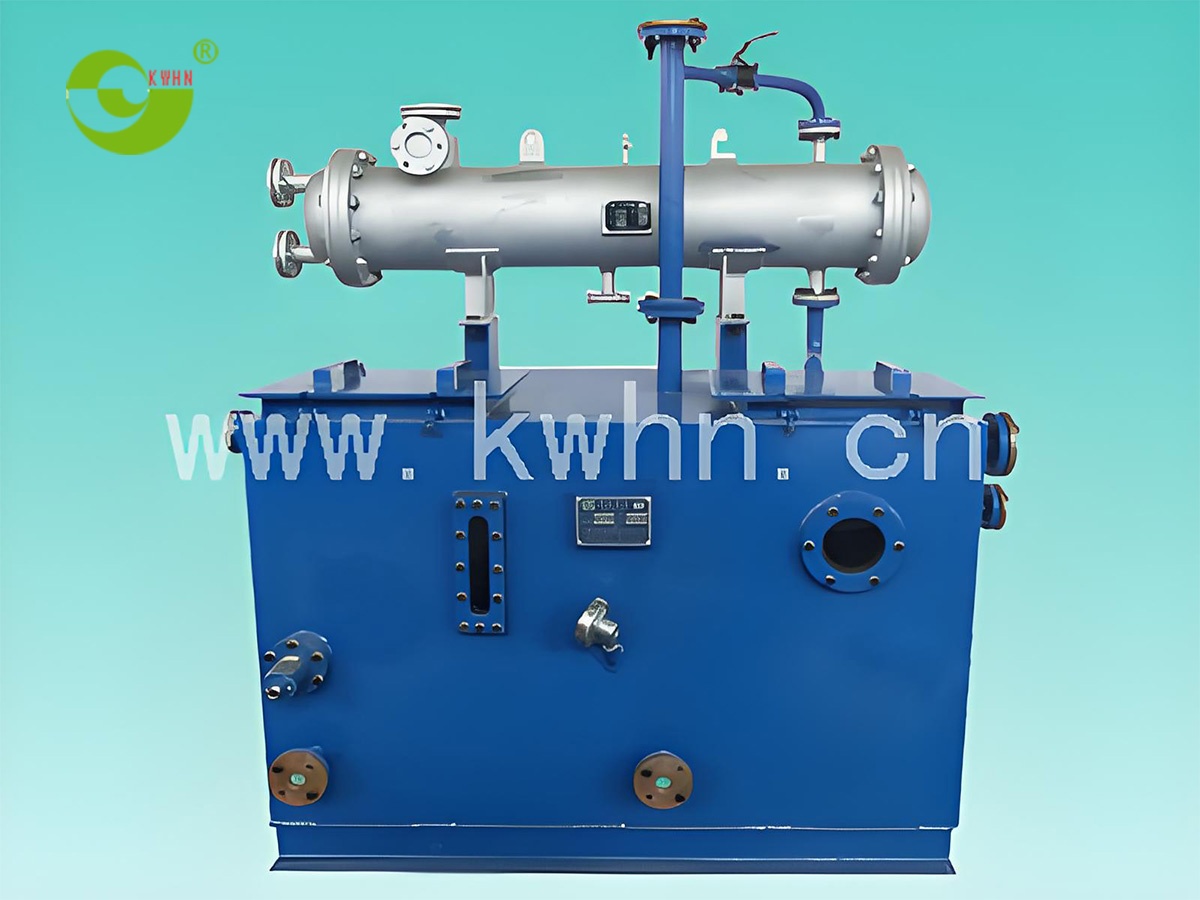

1.2热井单元概况
本公司生产冷却面积3-36M²，热井容量0.6-4M3的系列热井单元，主要配套船舶或陆用废气蒸汽锅炉、燃油废气组合锅炉、燃油锅炉或其它型式的小型低压蒸汽锅炉使用，也是船舶或陆用热力系统主要辅助设备，将蒸汽锅炉的冷凝水回收和储存、锅炉给水、凝水冷却、自动补水、加药、过滤、观察等集成于一体的设备。主要节约淡水资源，采用了集成安装组合式，将大大便于操作、维护和管理，并且节省了船上的有效空间和使得安装和操作变得极其简易。
1.3制造规范
严格按照中国船级社《钢质海船入级规范》《材料与焊接规范》2009版第3分册第3篇、第4章、第4节规定及相关的国家与行业标准、及符合规定程序的产品批准图样及技术文件加工制造。

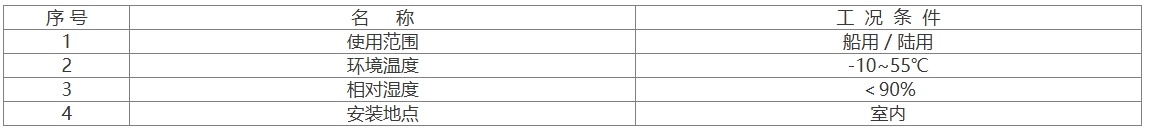

1.4环境条件

1.5工作原理

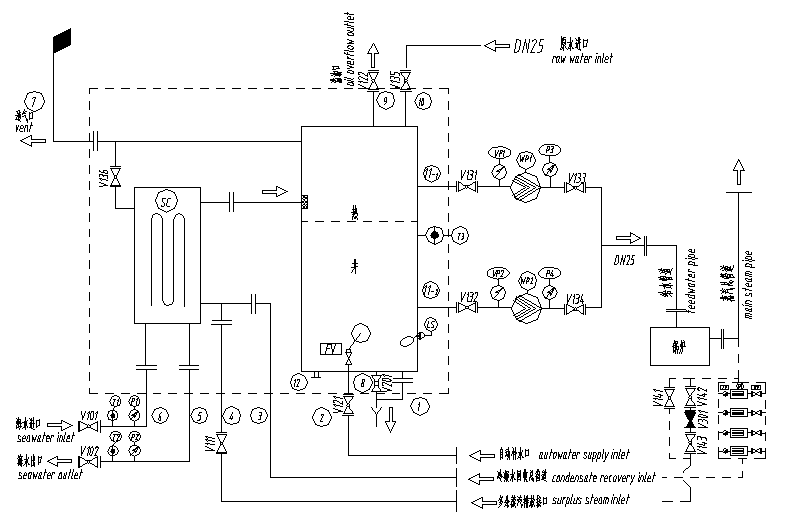

锅炉产生的蒸汽，通过主蒸汽管进入蒸汽分配器（或直接接至各个需要加热的地方），然后蒸汽分配器的各个出口进入各个需加热的地方，蒸汽和被加热的介质通过换热装置进行热交换后，被加热的介质吸收了大部分蒸汽的能量，蒸汽的温度降低，变成汽水混合物，通过疏水器将凝水排至冷凝水回收总管，将冷凝水回收总管接入热井单元大气冷凝器凝汽水进口。
在热井单元中，首先通过大气冷凝器将冷凝水通过海水（或淡水）进行冷却，海水（或淡水）带走凝水中的部分热量，使凝水的温度降至60℃左右，然后自流到水箱中的过滤装置中进行过滤，将系统中的机械杂质过滤掉，保护锅炉给水泵的正常使用。在热井中的冷凝水通过锅炉给水泵向锅炉供水，锅炉给水泵由锅炉的自动控制箱实行自动控制。在软化水的闭式循环过程中，由于蒸发泄漏造成的水的损失，通过热井单元的自动补水阀进行自动补水，保持软化水总量的平衡。

1.6系统说明
蒸汽和冷凝水管系是一个闭式的循环系统，其中蒸汽系统是带有一定压力的系统，其压力的大小取决于系统的整定压力、换热情况、锅炉的蒸发量，而冷凝水管系是一个微正压系统。在闭式的循环过程中将会造成一些蒸汽和冷凝水的损失，故在热井上安装有自动补水装置，或进行手动或自动补水,始终保持了热井上的正常液位。当热井中的水的液面处于低液位时，同时可以输出低液位的报警信号。
软水在长时间的循环运行中，将会引起水质的变化，使得水质的硬度增加，特别是Ca2+、Mg2+离子浓度的增加，同时将会引起PH值的变化，硬度增加导致锅炉和管线内部的结垢，大大增加了系统的热阻，使用换热效果降低；PH值变低，导致材料的腐蚀。在热井上留有盐分浓度计的备用接口，用于用户需要时安装盐分浓度计。使用时需要经常检测水质，每日检测一次（或按锅炉的给水规定），是否符合锅炉对给水参数的规定。如果给水的水质不符合要求，可以进行加药，在热井上配置有加药和检修口，从而保证了锅炉给水的水质。
热力管道系统热交换过程中如发生串漏，被换热的燃油滑油可能会渗入凝水系统，为防止有可能发生的含油的凝水进入锅炉，热井上设置有隔油装置，视镜和溢油口，将油隔离并溢流分离出去。

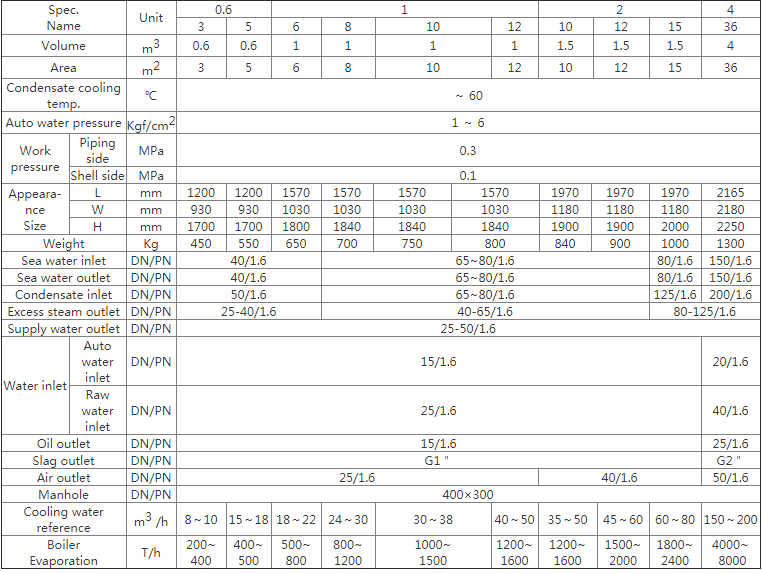

二、 热井单元规格和技术参数表

三、 操作说明
热井单元中用的水必须是软化水，软化水的要求必须符合锅炉给水的有关规定。
1.热井中原水添加前，应将管道和热井中清洗干净，管道用压缩空气吹扫，并打开热井的检查人孔盖，可用食用的面粉加水调成粘合的块状，粘结热井中所有的杂质，确认系统中清洁后，然后打开原水的进水阀门向热井中加水，加水至正常的水位（自动进水浮球阀的高度）下约50mm时，关闭原水进水阀，打开自动补水阀的阀前阀门，直至补水阀补至正常液位后自动关闭。
2.启用锅炉给水泵，按锅炉的操作规程进行。
3.加药：按锅炉给水规定需投加药剂，如磷酸盐、氢氧化钠、氨水等，投加的药剂量、浓度可按锅炉的给水规定执行，固体药剂可投加在热井的过滤蓝内，以便快速充分溶解和稀释。
4.化验：按锅炉给水规定进行定时的水质化验，主要的技术指标为硬度、PH值、余氯等。
5.检查：在运行过程中，应定期检查冷凝器的余压、凝水回水情况、管道和阀门的密封情况、凝水水质、冷却水的进出水温度和水量、热井中凝水的温度和液位、自动补水阀工作是否正常、盐分浓度计测出的盐分浓度及工作是否正常（如果安装了盐分浓度计）等，发现问题应及时处理并解决。
6.清洗：热井使用一段时间后，如发现水质很脏、混浊并且化验后不符要求，则应对热井及管道系统进行清洗，清洗方法可见锅炉的有关规定。

四、 维护和保养
1、 热井通过一段时间的使用，必须每月排污一次，每半年到一年作一次箱体清洗，如在液位器处发现水质浑浊，打开排污阀，排放水箱内水锈和污泥，并打开人孔盖对水箱进行彻底清洗。
2、 定期检查法兰，接头，阀门等是否连接牢固以及垫圈的损坏情况，如有损坏应该及时更换。
3、 定期检查热井中淡水的质量，如：硬度等，若有超标的应及时排出更换。
4、 定期检查冷凝器的工作状态，并在适当适当条件在对冷凝器进行清洗，如发现冷凝器有损坏应及时进行更换。
5、 定期检查箱体内防腐锌块的使用情况，并定期进行更换以免腐蚀箱体。
6、 定期将箱体内的过滤装置拿出，清理附着在滤网上的杂质。

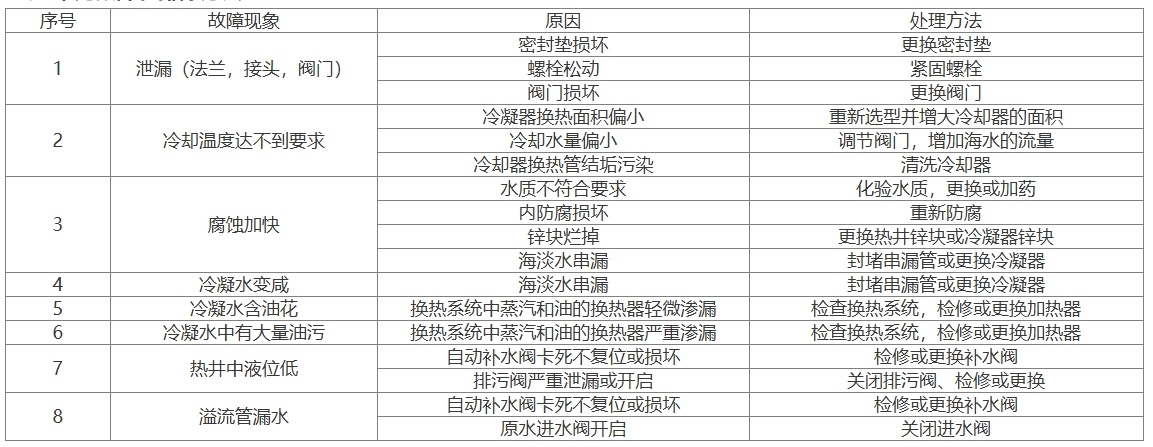

五、 常见故障和排除方法

六、 安装及说明

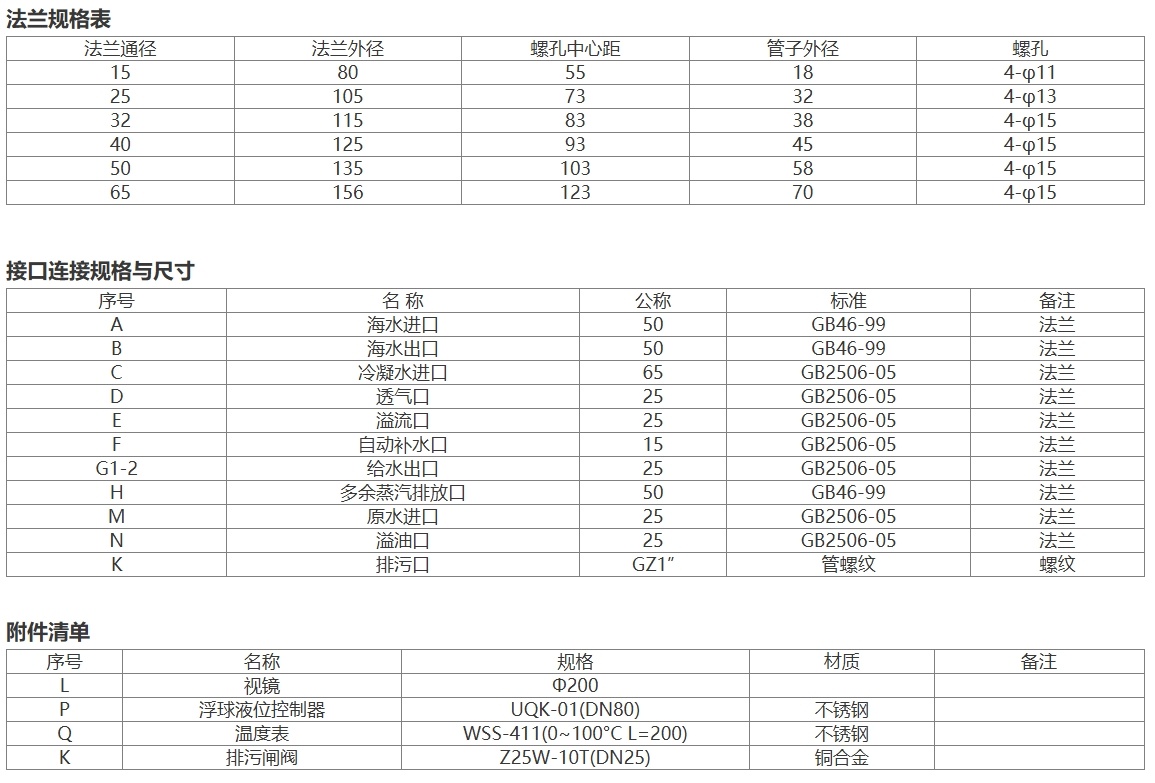

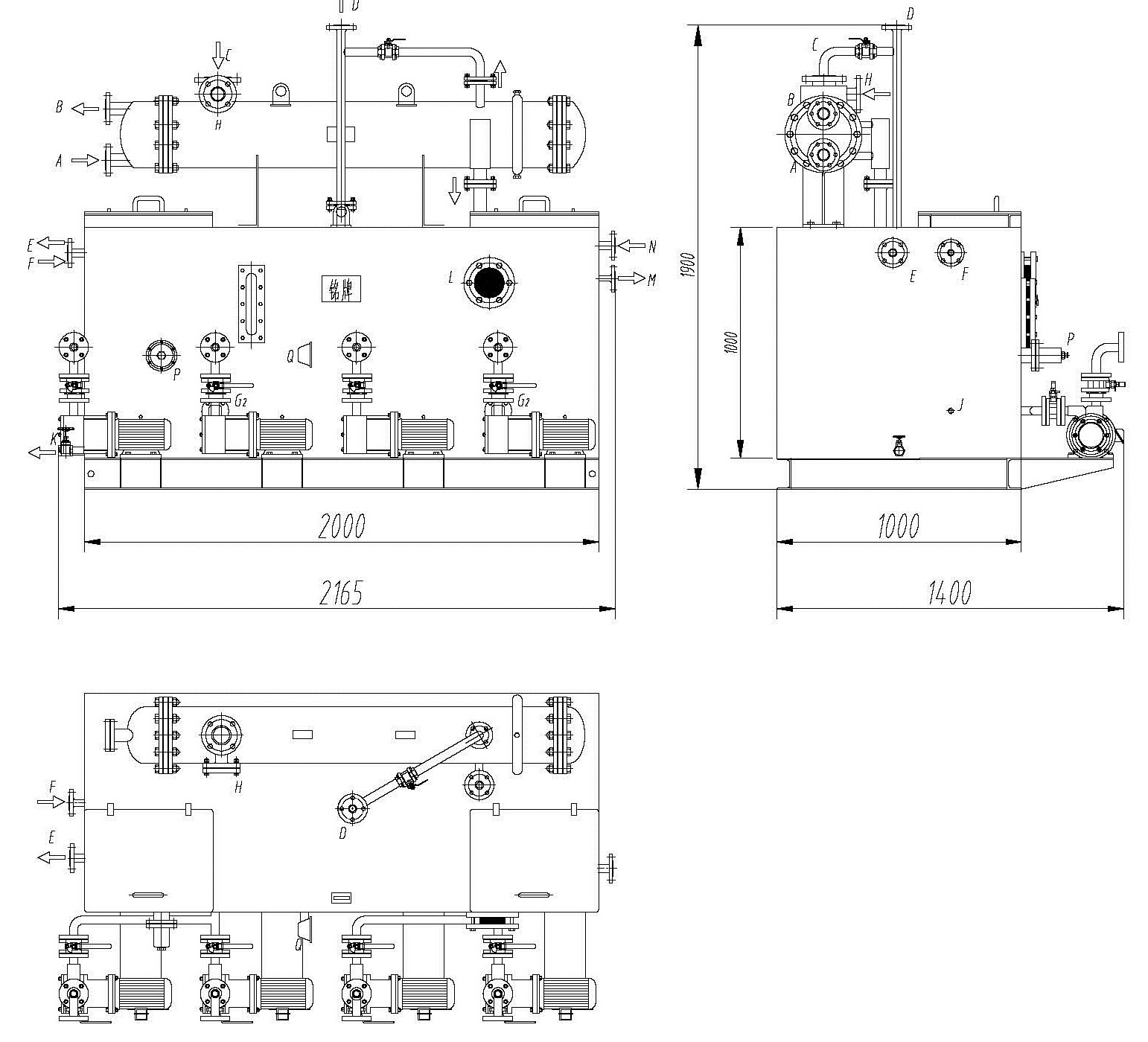

6.1产品外形图

6.2 安装及注意事项
热井单元安装极为方便，只需将单元就位于设计安装位置并牢靠固定，将管道、电缆连接则可。
1.建议热井单元安装在整个换热系统的最低位置（主机舱）。
2.系统中各个加热器出口应安装疏水器，不建议在凝水回收总管上安装一只总的疏水器。
3.底座采用底脚螺栓固定也可以焊接。
4.安装的纵向、横向水平度误差不应大于30mm/1000mm。
5.接通海水进水管、海水出水管、透气管引至舱外（按CCS规范执行）、冷凝水进水管、溢流管、自动补水管、出水管、多余蒸汽接管、溢油管、原水进管、排污口接管、各接管安装应符合CCS规范，并确保在没有外来应力和力矩的情况下安装。

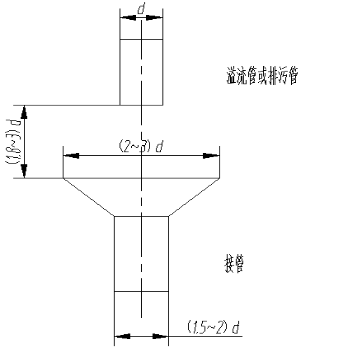

6.溢流管、排污管安装接口参照下面的方法：

7.连接低液位报警的电缆至给水控制箱，电缆用CEFR3x0.75，规格应符合CCS规范。
8.热井安装位置的操作面应保持一定的空间尺寸，便于检查和维护，其中X>350,Y>300,Z>400（见图2）。
