一、概况与说明
1、型号及规格说明

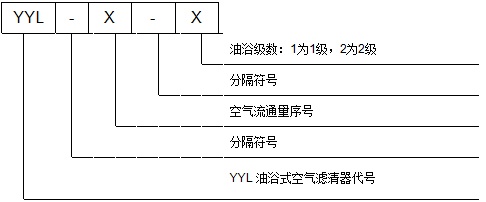

提示：
因产品的不断升级，以及国家标准、企业标准的更新而导致设备技术参数的变更，恕不另行通知。

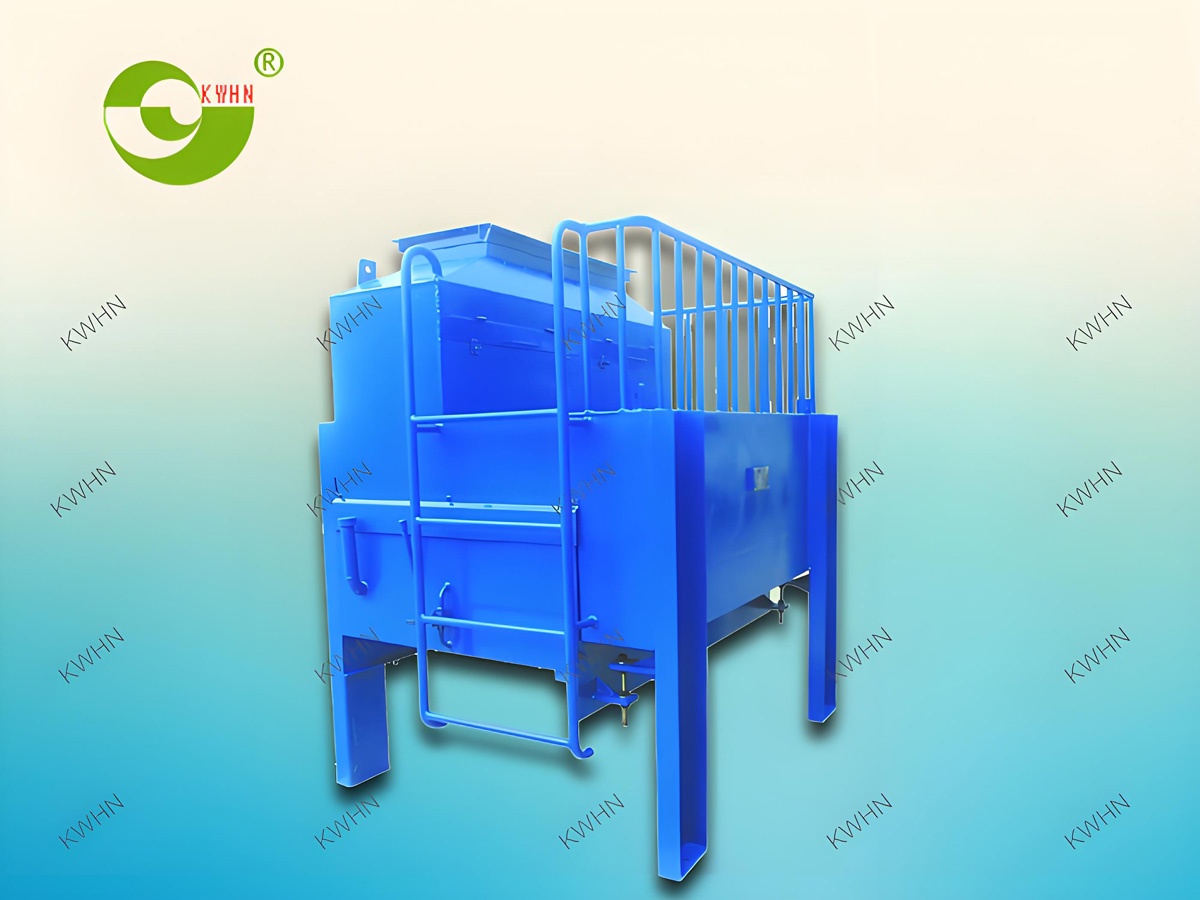

2.1、产品描述
空气中含有尘沙等杂物，干净空气含尘密度小于1mg/m³。空气中尘粒尺寸10~30um的粒子将会使发动机或空压机的气缸套和活塞环磨损加剧，为此，空气滤清器是发动机或空压机在多尘地区必不可少的组成部份。
油浴式空气滤清器是空压机或柴油机等以空气作为工作介质一个很重要的附属设备。其作用是减少被空气压缩机或柴油机等吸入的空气中所含有的灰尘和其他杂质。这些灰尘和杂质被吸入设备后，它将进入压缩腔粘附在其他阀件上，将减少空压机或柴油机等设备的生产能力或使运动件磨损，缩短空压机或柴油机的使用寿命。若吸气温度过高，部分杂质与油污粘附在阀件上，迅速结碳，减少阀孔的通气截面积，同时也减少空气压缩机的生产能力或恶化柴油机的工况。
空气经过油浴式空气滤清器后，要求空气中含尘量小于1mg/m³，阻力不大于50mm水柱，所以在工作环境恶劣（如水泥厂、沙漠地区等空气中含尘量大）的情况下建议配套，对保障空压机或柴油机的正常运行有非常重大的意义。
本公司生产油浴式空气滤清器的过滤级数为：1级、2级，一般对于小流量的空气过滤（≤10000m³/H）可以采二级油浴，对于大流量的空气过滤因受尺寸限制一般采用一级油浴。空气处理量最大可以达到80000m³/H。

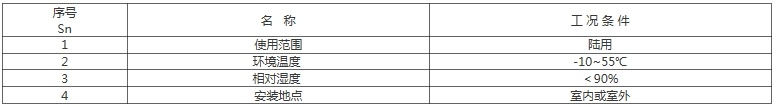

2.2、环境条件

2.3、油浴式空气滤清器工作原理：

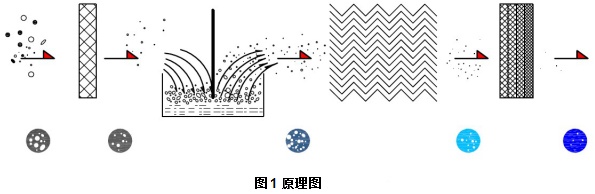

空气在吸入系统中负压的作用下，由滤清器的底部进气口通过不锈钢网格状过滤器进入滤清器的油滤室，在隔流板的分隔下空气高速冲击油面，使油面产生波动并被气流掀起油沫，空气在此得到第一次油（YYL-X-1型）浴，在此空气中所含灰尘和杂质被粘入油内。经过油浴后含油浓度较高的空气向上再次通过隔流板后向下冲击形成二次油浴（YYL-X-2型），使空气更进一步得到净化，含油浓度很高的空气向上通过格栅架进入折板式除油器，在折板式除油器的除油过程中，空气被不断瞬时改变流向，从而和除油装置的斜板产生反复碰撞，使空气中的油雾在惯性的作用下在斜板上通过反复碰撞后产生凝聚，使油雾形成小油珠，并逐步聚集成大油珠，并沿斜板向下运动，回流或滴下至油箱。
空气被除油后，通过层叠式的不锈钢过滤器进行精密过滤，容气再一次被彻底净化，然后再通过出口管进入压缩机或发动机的气缸。
空气在油浴的过程中，为防止油浴中的油液沿着箱壁向上运动，在箱壁上专门有设置有防止爬油的装置。
油浴室中的空气流速可以进行调节，油浴室和外面的密封装置采用油封式的结构。油浴室的油箱设置油位观察口和清理口。
2.4、油浴式空气滤清器特点：
本滤清器为本公司研制的新一代空气滤清器，采用一级或多级油浴方式，油浴中空气滤速为可调式，油箱和壳体采用油封式结构，为了避免发生爬油现象，油箱上加装了挡油板，并在壳体内安装有除油器填料和多层不锈钢过滤器；另外，本滤清器在填料和过滤层处设计成抽屉式结构，在不停机的情况下，使检修和清理变得极为方便并轻松自如。
该滤器为独立安装方式，脱离主机安装机房内或机房外，用进气管和主机进气系统连接。YYL型油浴室空气滤清器还适用于大排量的压缩机吸气系统。

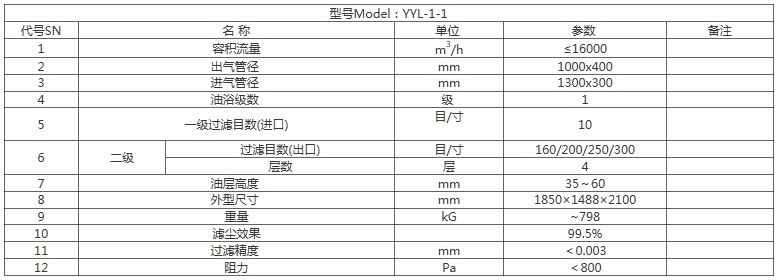

技术参数列表如下：

提示：
A： 除上述表格中的规格外，本公司还可根据客户的要求设计制造各种形式的油浴式空气滤清器。
B：颜色：热固性粉涂料EHEG-4001高光蓝或按客户要求。

一、 操作说明：
1、过滤器应与相应吸气量的空压机或柴油机单机配套,以作吸气过滤之用。
油面间隙△值以静态为准, 当气温低(如冬季)运行时可适当加高油面，以保持油箱内产生油浴。
常温下加油时油面应水平与视镜中间线，过滤器在正常运行时，油面应产生波动。
2、过滤器初次运行或清洗后投入运行时，必须要在过滤网上均匀地用油浇淋。
油封油的加注：先拆下防护板，油封油直接从油封槽口缓慢慢注入，需加注完成三个面的密封槽，油位高度为距上边线10～15mm，加注完成后将防护板装上。
3、空气流速的调整：根据检测的压差，来调整空气在滤清器中的流速，调整方法为：调节四个立柱边上的调整螺栓，四个螺栓的调节量根据上面的刻度指示，应保持一致，调整时逐个少量调节。
4、除油器填料的清洗：运行一段时间，可打开除油器填料的抽屉门，观测填料是否结垢和污染，清洗方法：用柴油刷洗后，再用压缩空气吹净吹干。
注意：机器运行时一般不允许打开抽屉门，防止衣物等东西被吸入。
5、进风过滤器、出风过滤器的清洗：检查进风口的过滤网，是否有大的杂物阻留大滤网上，清理并移去杂物；停机运行时，可打开除油器出风口滤器的抽屉门，观测滤网是否结垢和堵塞，清洗方法：用柴油刷洗后，再用压缩空气吹净吹干。
6、过滤器一般运行2000～3000小时后要换油与清洗,具体可视所积灰尘多少而定。
7、清污、清理时将清扫口挡板螺丝拆开，取下挡板进行清理，下面应采用污油泥盘存放，清理时可能采购除泥铲进行操作。
警告：
设备运行时严禁打开滤层门或除油器抽屉门，否则将会产生严重的后果。

二、 维护和保养：
1、滤网的清洗更换：定期检查进风过滤网和精过滤网板，移动杂物，清洗并吹干过滤网板，装好后应锁紧蝶形螺母。
2、除油器填料的检查清洗：定期检查除油器填料，可打开除油器填料的抽屉门，观测填料是否结垢和污染，清洗方法：用柴油刷洗后，再用压缩空气吹净吹干，然后装进填料栅内，并紧固螺栓，确保密封。
3、油浴箱中油液的检查：经常性检查油浴室中的油位和污染程度，及时补充或更换油液。
4、油封槽中的油位及密封状态检查：经常性检查油封槽的油位及密封状态，如油位太低，请及时加注密封油，如油位太高，开启泄油阀，泄放部分油液，确保密封槽中、的正常油位。
5、油浴箱中的渣油泥的清理及油液的加注：经常性检查油浴箱中的油液的污染程度，如果粘度太高吸附的污染物达到或超过许用要求时，应及时清理出油泥，并重新加注新的油液。
6、油浴箱及油槽中采用的油品：可以采用柴油机上使用过的、报废的或少量污染过的机油。
友情提醒：加注、泄放或更换油液时，请备存一个集油桶或集油盘，可以收集污油，避免污油污染环境。

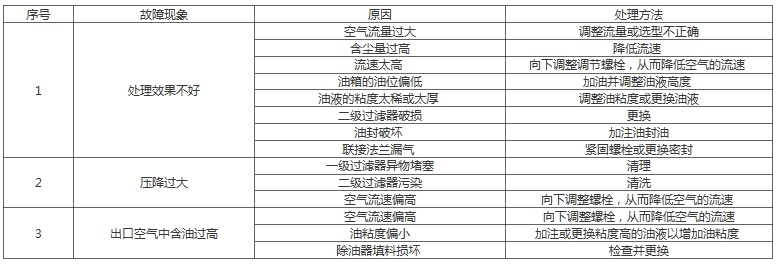

三、常见故障和排除方法：

四、 安装及说明

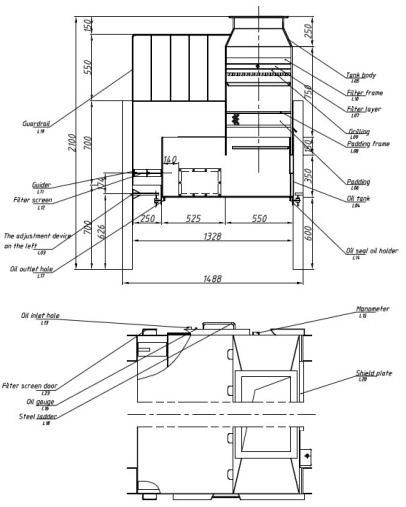

6.1产品外形图

6.2 安装及注意事项
油浴式空气滤清器安装极为方便，只需将本设备就位于设计安装位置并牢靠固定，将管道、底脚螺栓连接则可。
建议油浴式空气滤清器安装在室外空气流动通畅处。如果安装在室内，室内的空气需充分考虑和室外进行通风换气。
安装位置的需考虑能将过滤网片、除油器填料顺利拆卸移出，同时便于清理或更换污油液的地方
底脚采用底脚螺栓牢靠固定。
安装的纵向、横向水平度误差不应大于5mm/1000mm。
出风管管道允许承载一定的附加静载荷或附加力矩，但不允许超过250Kg和1000Nm
